銑床走刀器,，也叫“進刀器”“自動進給器”,，今天我們來分享一下市面上常見的走刀器結構原理，雖然市面上走刀器品牌型號繁多，但其機械機構和原理上大致相同,。

從傳動結構上，可分為電子走刀器和機械式走刀器（俗稱齒輪走刀器），電子走刀器主要通過主控線路板及各種開關電路對有刷電機進行無級變速控制的走刀器，齒輪走刀器則比較容易理解,，通過齒輪箱內各組減速比不同的齒輪，對恒定的電機轉速進行轉速變化,，扭矩提高操作,！

電子走刀器分類

今天我們主要側重來介紹一下電子走刀器的結構原理，從操作方式上區分,，電子走刀器市面上常見的,，分為長手柄操作，和 旋鈕操作兩種,，見下圖。

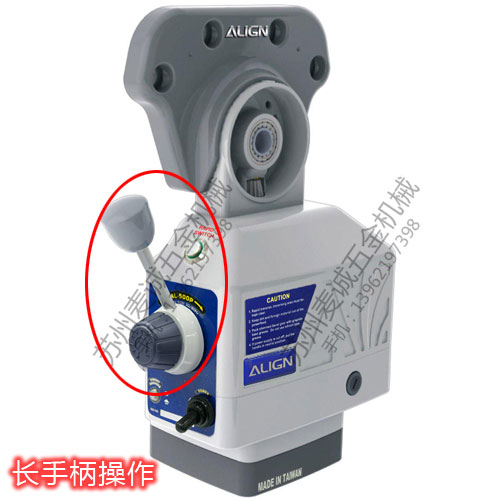

長柄結構的自動進給器主要代表性的品牌就是臺灣阿蘭ALIGN（亞拓）,，阿蘭走刀器作為最早出現在大陸的走刀器品牌,，行內堪稱走刀器鼻祖，國產走刀器的盛行,，皆是仿造自阿蘭ALIGN,，無論早期的寶雞sbs走刀器，阿隆,，阿松,，還是后期的建豐走刀器，無論從外觀結構上,，還是型號命名上,，都是根據阿蘭來的，無論說是借鑒還是抄襲,，國產仿制的能力還是比較讓臺灣品牌的走刀器市場萎縮,，份額減少。

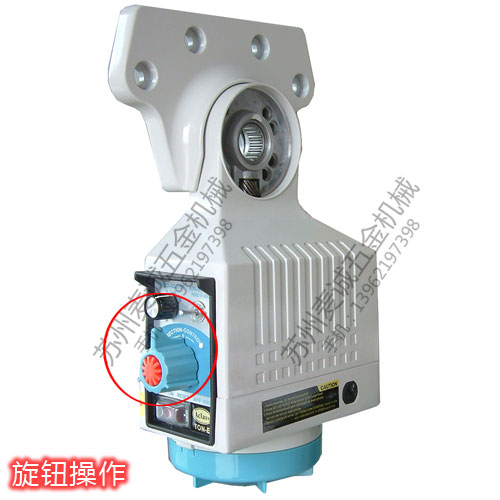

旋鈕操作結構的走刀器以臺灣同益為主，臺灣同益源于給美國servo代工,，最后自立品牌,，開拓了進給器市場，從操作方式上,，革新了大陸的走刀器市場?，F(xiàn)在市面上任何一款旋鈕操作的走刀器，“靈感”皆來自臺灣同益,。

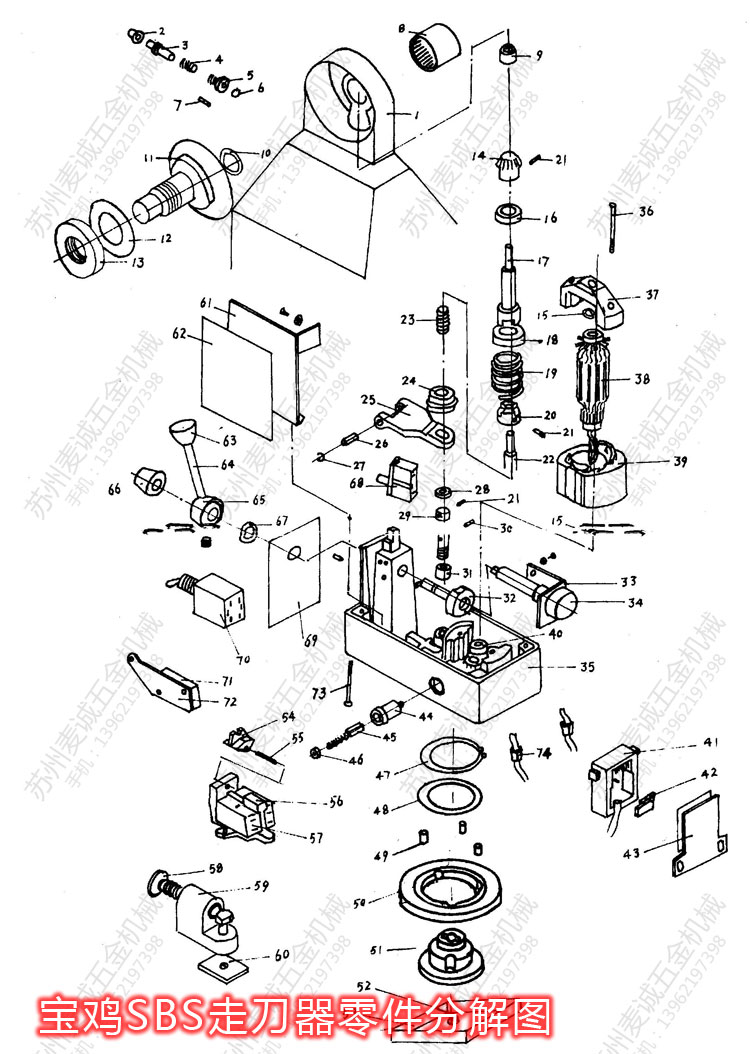

分析走刀器的結構原理,，我們從走刀器結構圖上來講。下面以寶雞SBS走刀器零件分解圖為例,，為大家詳解,！





長柄走刀器機械原理

這款走刀器的左右操作，主要通過扳動操作手柄,，手柄帶動的凸輪（編號32）轉動,，使機體內的撥叉（編號25）上滾輪升高，抬高撥叉,，使走刀器上下離合齒結合（編號20和17）,，實現上下傳動，這就是我們常說的機械離合走刀器,！手柄回中,，離合器脫開，實現分離,，停止傳動,。所以，不得不佩服這種走刀器的設計者,，精巧的設計思路更體現在主軸上,，撥叉和主軸回轉通過簡單的彈簧機構，實現離合器的壓緊,。

長柄走刀器電路原理

 手柄帶動凸輪的同時,，凸輪上的定位銷，帶動換向開關座,，觸發換向開關,，實現電路上的通斷，使走刀器電機運轉,，左右方向單獨控制,。操作手柄僅是起到通斷電路的作用，具體的進給速度控制,，由更復雜的線路板和調速電位器控制,，這個我們下次繼續分析！
